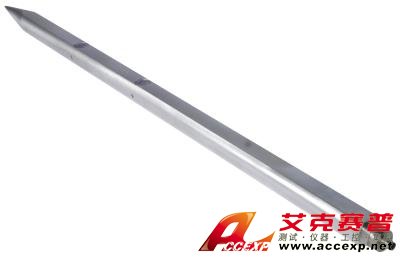

美國PCB 137B26筆式探頭壓力傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB 137B26筆式探頭壓力傳感器旨在測量空氣爆炸引起的沖擊波。此類爆炸可在國防和采礦業或進行爆炸研究的任何地方發現。 美國PCB 137B26筆式探頭壓力傳感器集成了加速度補償?shù)氖鞲性图傻腎CP®微電子器...
申請服務
- 產品介紹
美國PCB 137B26筆式探頭壓力傳感器旨在測量空氣爆炸引起的沖擊波。此類爆炸可在國防和采礦業或進行爆炸研究的任何地方發現。
美國PCB 137B26筆式探頭壓力傳感器集成了加速度補償?shù)氖鞲性图傻腎CP®微電子器件，可幫助通過長電纜驅動爆炸信號，從而提高了穩定性和耐用性。
美國PCB 137B26筆式探頭壓力傳感器提供10-32同軸插孔和BNC電連接器。該系列中的新產品是兩傳感器探頭，可輕松捕獲接近爆炸的沖擊速度。筆形探頭繼續具有極快的微秒響應時間，諧振頻率高于400kHz。
美國PCB 137B26筆式探頭壓力傳感器特點：
- 范圍從50到1000 psi（344到6,895 kPa）
- 上升時間<4 µsec
- 共振頻率≥400 kHz
- 新型137B25在同一外殼中具有兩個傳感元件
- 137B32在正面具有主動傳感器，在背面具有安慰劑
美國PCB 137B26筆式探頭壓力傳感器參數：
- 測量范圍：250 psi（1724 kPa）
- 靈敏度：（±15％）20 mV / psi（2.90 mV / kPa）
- 共振頻率：> = 400 kHz
- 電氣連接器：4針
- 重量：16.1盎司（456克）
| 美國PCB 137B26筆式探頭壓力傳感器性能 | |||
| 測量范圍（±5V輸出） | 250磅/平方英寸 | 1724千帕 | |
| 有用的超量程（用于±10V輸出） | 500磅/平方英寸 | 3447千帕 | [3] |
| 靈敏度（±15％） | 20毫伏/磅 | 2.90毫伏/千帕 | [4] |
| 最大壓力 | 5000磅/平方英寸 | 34474千帕 | |
| 解析度 | .7磅/平方英寸 | .005千帕 | [2] |
| 共振頻率 | ≥400kHz | ≥400kHz | |
| 上升時間（事件） | ≤6.5µs | ≤6.5µs | |
| 非線性度 | ≤1.0％FS | ≤1.0％FS | [1] |
| 環境方面 | |||
| 溫度范圍（工作） | -100至+275°F | -73至+135°C | |
| 溫度靈敏度 | ≤0.05％/°F | ≤0.090％/°攝氏度 | |
| 電的 | |||
| 放電時間常數（在室溫下） | ≥0.2秒 | ≥0.2秒 | |
| 勵磁電壓 | 20至30 VDC | 20至30 VDC | |
| 恒流勵磁 | 2至20 mA | 2至20 mA | |
| 輸出阻抗 | ≤200歐姆 | ≤200歐姆 | |
| 輸出偏置電壓 | 8至14 VDC | 8至14 VDC | |
| 物理 | |||
| 感應幾何 | 壓縮 | 壓縮 | |
| 感應元件 | 石英 | 石英 | |
| 筑屋材料 | 鋁 | 鋁 | |
| 膜片 | 因瓦 | 因瓦 | |
| 封口 | 環氧膠 | 環氧膠 | |
| 電連接器 | 4針 | 4針 | [4] |
| 重量 | 16.1盎司 | 456克 |
[2] |
