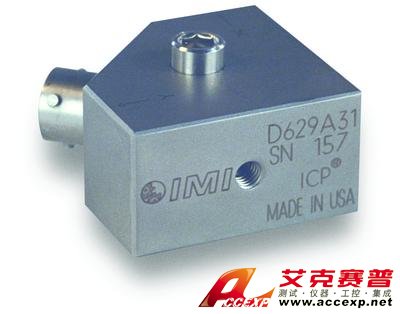

美國PCB 629A31三軸加速度傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB 629A31三軸加速度傳感器用于測量兩個或三個運動平面中的振動。 美國PCB 629A31三軸加速度傳感器，三軸工業陶瓷剪切ICP®加速度，100 mV / g，0.8至8k Hz，側面出口，4針連接，三軸掃頻ISO...
申請服務
- 產品介紹
美國PCB 629A31三軸加速度傳感器用于測量兩個或三個運動平面中的振動。
美國PCB 629A31三軸加速度傳感器，三軸工業陶瓷剪切ICP®加速度，100 mV / g，0.8至8k Hz，側面出口，4針連接，三軸掃頻ISO 17025認可的校準
美國PCB 629A31三軸加速度傳感器參數：
- 靈敏度：（±5％）100 mV / g（10.2 mV /（m /s²））
- 頻率范圍：（±3dB）48至480000 cpm（0.8至8000 Hz）
- 感應元件：陶瓷
- 測量范圍：±50 g（±490 m /s²）
- 重量：4.9盎司（139克）
| 美國PCB 629A31三軸加速度傳感器性能 | |||
| 靈敏度（±5％） | 100毫伏/克 | 10.2 mV /（m /s²） | |
| 測量范圍 | ±50克 | ±490 m /s² | |
| 頻率范圍（±5％） | 144至120000 cpm | 2.4至2000 Hz | [2] |
| 頻率范圍（±10％） | 102至300000 cpm | 1.7至5000 Hz | |
| 頻率范圍（±3 dB） | 48至480000 cpm | 0.8至8000 Hz | |
| 共振頻率 | 1200千噸 | 20 kHz | [3] |
| 寬帶分辨率（1至10000 Hz） | 100微克 | 981 µm /秒2 | [3] |
| 非線性度 | ±1％ | ±1％ | [1] |
| 橫向靈敏度 | ≤5％ | ≤5％ | |
| 環境方面 | |||
| 過載極限（沖擊） | 5000克包 | 49050 m /s²包 | |
| 溫度范圍 | -65至+250°F | -54至+121°C | |
| 溫度響應 | 見圖表％/°F | 見圖表％/°F | [3] |
| 電的 | |||
| 建立時間（偏差的1％以內） | ≤3.0秒 | ≤3.0秒 | |
| 放電時間常數 | ≥0.2秒 | ≥0.2秒 | |
| 勵磁電壓 | 18至28 VDC | 18至28 VDC | |
| 恒流勵磁 | 2至20 mA | 2至20 mA | |
| 輸出阻抗 | <100歐姆 | <100歐姆 | |
| 輸出偏置電壓 | 8至12 VDC | 8至12 VDC | |
| 頻譜噪聲（10 Hz） | 7.0微克/√Hz | 68.7（µm / sec 2）/√Hz | [3] |
| 頻譜噪聲（100 Hz） | 2.8微克/√Hz | 27.5（µm / sec 2）/√Hz | [3] |
| 頻譜噪聲（1 kHz） | 1.0 µg /√Hz | 9.8（微米/秒2）/√Hz | [3] |
| 電氣保護 | RFI / ESD | RFI / ESD | |
| 電氣隔離（外殼） | > 100000000歐姆 | > 100000000歐姆 | |
| 物理 | |||
| 尺寸-長度 | 1.5英寸 | 38.1毫米 | |
| 尺寸-寬度 | 1.5英寸 | 38.1毫米 | |
| 尺寸-高度 | 0.82英寸 | 20.8毫米 | |
| 重量 | 4.9盎司 | 139克 | |
| 安裝螺紋 | 1 / 4-28公 | 1 / 4-28公 | [4] |
| 安裝扭矩 | 2至5英尺磅 | 2.7至6.8 Nm | |
| 感應元件 | 陶瓷的 | 陶瓷的 | |
| 感應幾何 | 剪力 | 剪力 | |
| 筑屋材料 | 不銹鋼 | 不銹鋼 | |
| 封口 | 焊接密封 | 焊接密封 | |
| 電連接器 | 4針MIL-C-26482 | 4針MIL-C-26482 | |
| 電氣連接位置 | 側 | 側 | |
| 電氣連接（針腳A） | X軸 | X軸 | |
| 電氣連接（針腳B） | Y軸 | Y軸 | |
| 電氣連接（引腳C） | Z軸 | Z軸 | |
| 電氣連接（引腳D） | 地面 | 地面 |
|
