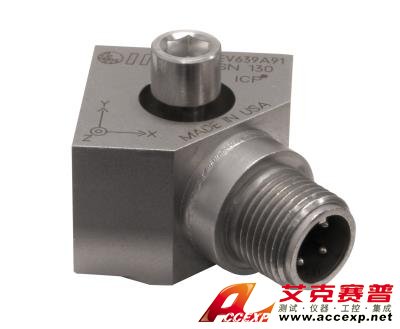

美國PCB 639A91三軸加速度傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB 639A91三軸加速度傳感器用于測量兩個或三個運動平面中的振動。 美國PCB 639A91三軸加速度傳感器，高頻三軸，工業陶瓷剪切ICP®加速度，100 mV / g，0.5至13k Hz，側面出口，4針M12連接器...
申請服務
- 產品介紹
美國PCB 639A91三軸加速度傳感器用于測量兩個或三個運動平面中的振動。
美國PCB 639A91三軸加速度傳感器，高頻三軸，工業陶瓷剪切ICP®加速度，100 mV / g，0.5至13k Hz，側面出口，4針M12連接器，三軸掃頻ISO 17025認可的校準
美國PCB 639A91三軸加速度傳感器參數：
- 靈敏度：（±10％）100 mV / g（10.2 mV /（m /s²））
- 測量范圍：±50 g pk（±491 m /s²pk）
- 頻率范圍：（±3dB）0.5至13 kHz
- 電氣連接器：4針，M12
| 美國PCB 639A91三軸加速度傳感器性能 | |||
| 靈敏度（±10％） | 100毫伏/克 | 10.2 mV /（m /s²） | [1] |
| 測量范圍 | ±50克峰 | ±491 m /s²包 | |
| 頻率范圍（±5％） | 1.5至5500 Hz | 1.5至5500 Hz | |
| 頻率范圍（±3 dB） | 0.5至13 kHz | 0.5至13 kHz | |
| 共振頻率 | ≥26kHz | ≥26kHz | |
| 寬帶分辨率（1至10000 Hz） | 0.3毫克 | 3.0 mm / s 2均方根 | [3] |
| 非線性度 | 1％ | 1％ | [2] |
| 橫向靈敏度 | ≤5％ | ≤5％ | |
| 環境方面 | |||
| 過載極限（沖擊） | ±5000克峰 | ±5000克峰 | |
| 溫度范圍（工作） | -65至250°F | -54至121°C | |
| 溫度響應 | 見圖表％/°F | 見圖表％/°F | [3] |
| 外殼等級 | IP68，IP69K | IP68，IP69K | |
| 電的 | |||
| 勵磁電壓 | 18至30 VDC | 18至30 VDC | |
| 恒流勵磁 | 2至20 mA | 2至20 mA | |
| 輸出阻抗 | ≤150歐姆 | ≤150歐姆 | |
| 輸出偏置電壓 | 8至12 VDC | 8至12 VDC | |
| 放電時間常數 | ≥.32秒 | ≥.32秒 | |
| 建立時間（偏差的10％以內） | <2秒 | <2秒 | |
| 頻譜噪聲（1 Hz） | 90微克/√Hz的 | 883（微米/秒2）/√Hz | [1] [3] |
| 頻譜噪聲（10 Hz） | 20 µg /√Hz | 196（µm /秒2）/√Hz | [1] [3] |
| 頻譜噪聲（100 Hz） | 10 µg /√Hz | 98.1（µm / sec 2）/√Hz | [1] [3] |
| 頻譜噪聲（1 kHz） | 3.0 µg /√Hz | 29.4（µm / sec 2）/√Hz | [1] [3] |
| 電氣隔離（外殼） | ≥100000000歐姆 | ≥100000000歐姆 | |
| 物理 | |||
| 感應元件 | 陶瓷的 | 陶瓷的 | |
| 感應幾何 | 剪力 | 剪力 | |
| 筑屋材料 | 不銹鋼 | 不銹鋼 | |
| 封口 | 密閉 | 密閉 | |
| 尺寸-高度 | .72英寸 | 18.3毫米 | |
| 尺寸-長度 | .95英寸 | 24.1毫米 | |
| 尺寸-寬度 | .95英寸 | 24.1毫米 | |
| 重量（最大） | 3.0盎司 | 85克 | |
| 電連接器 | 4針M12 | 4針M12 | |
| 電氣連接位置 | 側 | 側 | |
| 安裝 | 通孔 | 通孔 | |
| 安裝扭矩（通過螺栓） | 2至5英尺磅 | 2.7至6.8 nM |
|
