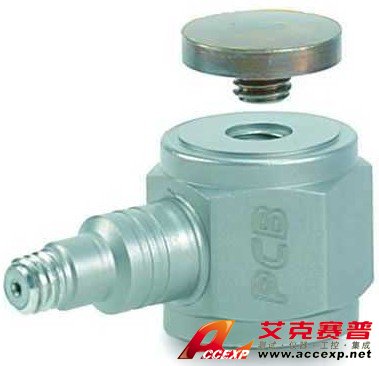

美國PCB 260A011 三向力傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB 260A011 是PCB壓電公司生產的三向力傳感器。美國PCB 260A011 三向力傳感器分辨率高，具有良好的相位匹配性，適用于多通道模態分析、結構振動試驗、汽車NVH、白車身實驗、飛機GVT等。 三向力傳感器 參數 單位 I...
申請服務
- 產品介紹
美國PCB 260A011 是PCB壓電公司生產的三向力傳感器。美國PCB 260A011 三向力傳感器分辨率高，具有良好的相位匹配性，適用于多通道模態分析、結構振動試驗、汽車NVH、白車身實驗、飛機GVT等。
| 三向力傳感器 | |||||||
| 參數 | 單位 | ICP 型 | 電荷型 | ||||
| 260A01 | 260A02 | 260A03 | 260A11 | 260A12 | 260A13 | ||
| 量程：Fx | N | 4,500 | 4,500 | 45,000 | 4,500 | 4,500 | 45,000 |
| Fx,Fy | N | 2,200 | 4,500 | 18,000 | 2,200 | 4,500 | 18,000 |
| 最大受力：Fz | N | 6,000 | 6,000 | 50,000 | 6,000 | 6,000 | 50,000 |
| Fx,Fy | N | 3,000 | 4,500 | 19,000 | 3,000 | 4,500 | 19,000 |
| 分辨率：Fz | N rms | 0.027 | 0.027 | 0.22 | |||
| Fx,Fy | N rms | 0.002 | 0.006 | 0.01 | |||
| 靈敏度（±15%）Sz | mV/N | 2.5 | 2.5 | 0.25 | 15pC/lb | 15pC/lb | 15pC/lb |
| Sx,Sy | mV/N | 10 | 5 | 1.25 | 32pC/lb | 32pC/lb | 32pC/lb |
| 線性 | %F.S. | ≤ 1 | |||||
| 溫度范圍 | ℃ | -54 ∼ + 121 | -73 ∼ + 177 | ||||
| 放電時間常數Fz | Sec | ≥50 | 與電荷放大器有關 | ||||
| Fx,Fy | Sec | ≥ 500 | 與電荷放大器有關 | ||||
| 電容 | pF | N/A | 18 | 30 | 70 | ||
| 輸出接頭 | 4 芯微型接頭 | 3 個 10-32 | |||||
| 重量 | g | 26 | 45 | 271 | 24.6 | 42.5 | 280 |
| 提供的附件 | |||||||
| 安裝螺栓 | 081A70 | 081A74 | 081A71 | 081A70 | 081A74 | 081A71 | |
| 潤滑墊圈 | 082B02 | 082M12 | 082B06 | 082B02 | 082M12 | 082B06 | |
| 引導套管 | 083A10 | 083A13 | 083A11 | 083A10 | 083A13 | 083A11 | |
