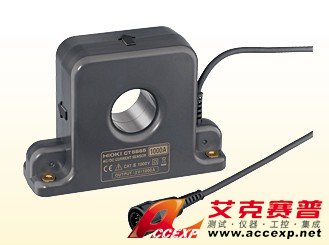

HIOKI CT6865 AC/DC電流傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：HIOKI CT6865 AC/DC電流傳感器是能夠高精度測量交直流最大到1000A大電流的閉口型電流傳感器。 HIOKI CT6865 AC/DC電流傳感器從直流到變頻器的次級、輸出側，可測量的頻帶很寬，而且溫度范圍也能夠適用于溫度急劇變...
申請服務
- 產品介紹
HIOKI CT6865 AC/DC電流傳感器是能夠高精度測量交直流最大到1000A大電流的閉口型電流傳感器。
HIOKI CT6865 AC/DC電流傳感器從直流到變頻器的次級、輸出側，可測量的頻帶很寬，而且溫度范圍也能夠適用于溫度急劇變化的環境等特征，可以適用于各種用途。
HIOKI CT6865 AC/DC電流傳感器和HIOKI所開發的高精度機器用的功率分析儀3390組合使用，可以最高精度為±0.16%rdg.的高精度測量以往使用直接接線方式的功率計不能測量的1000A大電流。
HIOKI CT6865 AC/DC電流傳感器應用
大容量的太陽能發電設備的電流測量
電動汽車、混合動力車的開發
系統連接用的功率調節器的功率測量等
HIOKI CT6865 AC/DC電流傳感器主要特點
可測最大1000A的大電流
CT6865交直流最大都能測1000A的電流。以往同類型的閉口型電流傳感器最大只能測到500A。而使用CT6865的話，可測到高達1000A的大電流。因此，適用于近年大力推廣的節能技術研究中。
寬頻帶、高精度
CT6865的測量頻率的頻帶是DC～20kHz，適用于測量太陽能發電的直流電流，以及變頻器次級和輸出側等廣泛用途。
和功率分析儀3390配合使用，可測量直接接線方式無法測量的大電流
現在直接接線方式的功率都不能測1000A的大電流，但是通過CT6865和功率分析儀3390組合使用的話，可以測量此類大電流。而且最高精度達到±0.16%rdg.，以和直接接線方式相同的精度來測量?？蓾M足電動汽車等開發現場的需求。
HIOKI CT6865 AC/DC電流傳感器基本參數
輸出電壓 1,000 V AC/DC
輸出電壓 2 V/1,000 A
最大輸入電流 ?,200 A DC, 1,200 Arms AC
基本精度 ?.05% rdg. ?.01% f.s.
頻率特性 DC to 20 kHz
對地間最大電壓 1,000 V AC/DC, Cat. III
使用溫濕度范圍 -30°C to 85°C, 80% RH or less
可測導體直徑 φ36 mm以下
體積 約160 mm (W) × 112 mm (H) × 50 mm (D)
