Tektronicx DPO3AUTO 汽車串行觸發和分析模塊
名稱：示波器
品牌：
型號：
簡介：DPO3AUTO 汽車串行觸發和分析模塊，支持CAN和LIN總線數據包級信息觸發，并提供一系列工具：如信號數字視圖、總線視圖、數據包解碼、搜索工具和帶有時標信息的數據包解碼表；適用于TEKTRONIX MSO3000系列、DPO3000系列...
申請服務
- 產品介紹
DPO3AUTO 汽車串行觸發和分析模塊，支持CAN和LIN總線數據包級信息觸發，并提供一系列工具：如信號數字視圖、總線視圖、數據包解碼、搜索工具和帶有時標信息的數據包解碼表；適用于TEKTRONIX MSO3000系列、DPO3000系列示波器。
CAN：在高達1Mb/s 的CAN 信號上的幀開始、幀類型(數據, 遠程, 錯誤, 過載)，識別符(標準或擴展)，數據，標識符和數據， 幀尾或ACK 丟失時觸發采集。可以進一步指定數據，在≤、<、=、>、≥ 或 、≠ 特定數據值時觸發采集。用戶可以調節的樣點在默認狀態下設為50%。
LIN：觸發高達1 Mb/s(根據LIN 的定義為20 kb/s)的同步、標識符、數據、標識和數據、喚醒幀、睡眠幀、誤碼(如同步錯誤、奇偶性錯誤或校驗和錯誤)。
串行觸發和分析
在串行總線上，一個信號中通常包括地址信息、控制信息、數據信息和時鐘信息，而很難隔離感興趣的事件。MSO3000/DPO3000系列示波器為調試串行總線提供了一套強大的工具，支持CAN、LIN自動觸發、解碼和搜索。
串行觸發
在流行的串行接口(如CAN和LIN)上，在包頭、特定地址、唯一標識符等數據包內容上觸發采集。
總線顯示
可以更高級地組合查看構成總線的各個信號(時鐘, 數據, 片選等)，可以更加簡便地識別數據包在哪里開始和結束，識別地址、數據、標識符、CRC 等子數據包成分。
總線解碼
厭倦了不得不目視檢查波形，計算時鐘，確定每個位是1還是0，把多個位組合成字節，確定十六進制值？讓示波器為您完成這些工作！一旦設置了總線，MSO3000/DPO3000系列將解碼總線上的每個數據包，以十六進制、二進制、十進制(僅LIN)格式顯示總線波形中的值。

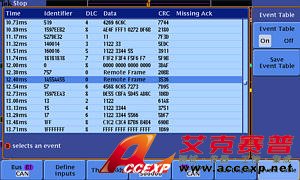

事件表顯示長采集中每個CAN 數據包解碼后的標識符、DLC、DATA 和CRC。
事件表
除查看總線波形本身的解碼包數據外，您還可以在表格視圖中查看所有捕獲的數據包，這在很大程度上與邏輯分析儀上查看數據的方式類似。它連續列出數據包，包括每個組成部分的欄目(地址、數據等)。
搜索
串行觸發特別適合隔離感興趣的事件，但一旦捕獲事件、并需要分析周圍數據，您要怎么做？過去，用戶必須手動滾動通過波形，計算和轉換位，查看是什么導致了事件。有了DPO3000系列示波器，您可以讓示波器根據用戶定義的標準搜索采集的數據，包括串行數據包成分。每次事件發生都用搜索標記高亮度顯示。為在不同標記之間快速搜索，只需在前面板上按 Previous (←) and Next (→) 按鈕。
訂貨信息：現貨單個訂購。
