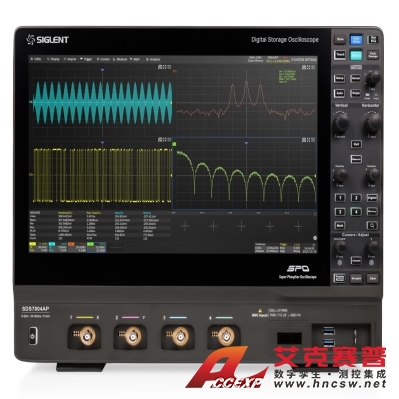

鼎陽SIGLENT SDS7804A H12 8G帶寬 12bit高分辨率數字示波器
名稱：示波器
品牌：鼎陽SIGLENT
型號：SDS7804A H12
簡介：鼎陽 SDS7804A 高分辨率數字示波器8GHz帶寬、12-bit的高分辨率示波器，其具備12-bit高精度ADC，1Gpts存儲深度，支持USB2.0，以太網等多種協議一致性分析以及LVDS，MIPI等高速信號的眼圖及抖動測試，樹立了國...
申請服務
- 產品介紹

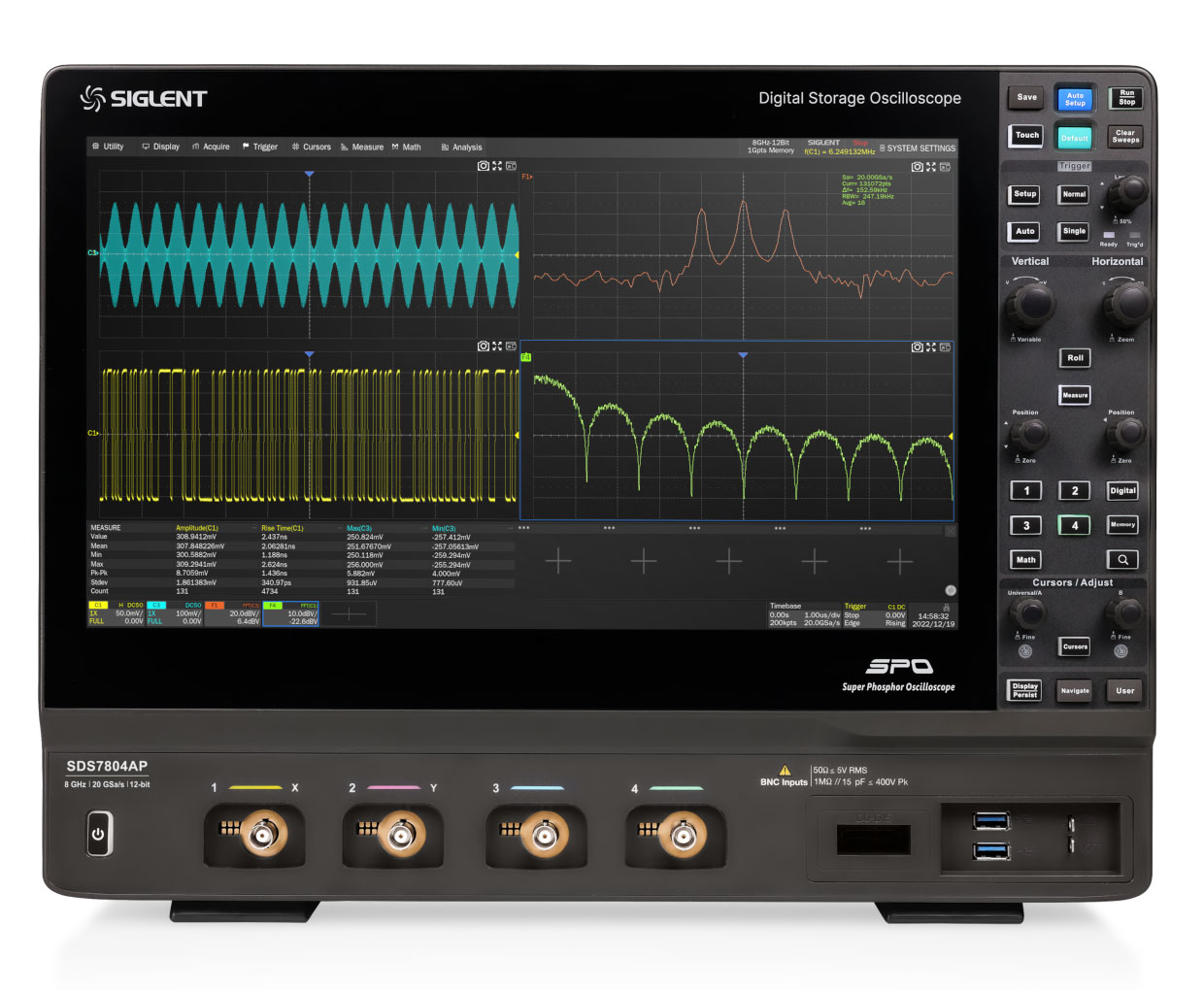

鼎陽 SDS7804A 高分辨率數字示波器8GHz帶寬、12-bit的高分辨率示波器，其具備12-bit高精度ADC，1Gpts存儲深度，支持USB2.0，以太網等多種協議一致性分析以及LVDS，MIPI等高速信號的眼圖及抖動測試，樹立了國產示波器的新標桿。
1. 亦高亦精，解析至真
鼎陽 SDS7804A 高分辨率數字示波器最高帶寬提升至8GHz，上升時間僅為57ps，比4GHz帶寬的示波器快了一倍以上，能支持測量USB2.0、SATA1、DDR1/2/3等信號，應用場景更加豐富；同時采用了全新15.6英寸高清觸摸屏，支持分屏顯示功能，從整體到細微處波形清晰可靠，帶來全新的測量體驗。
2. 處理器全面升級
鼎陽 SDS7804A 高分辨率數字示波器作為新旗艦機型實現了處理器的全面升級，由嵌入式ARM處理器升級為X86處理器，使系統響應速度，測量、運算、分析速度都實現了大幅度的提升，給未來軟件分析功能的擴展留下了更多的可能性。

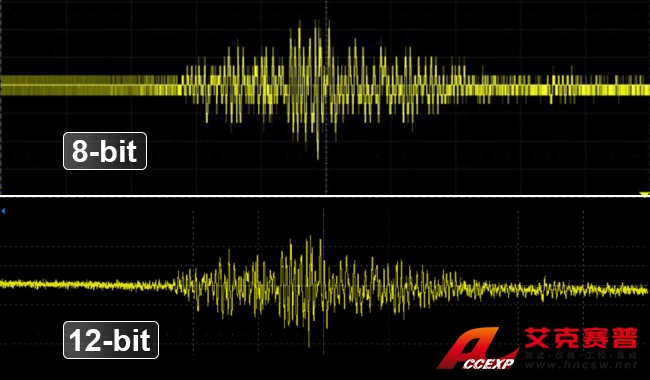

3. 12-bit ADC 信號分辨能力更強16倍
目前許多移動電子產品設計都朝著低功耗、低電壓電子系統的趨勢發展，因此對數字示波器等測試測量儀器的精度也提出了更高的要求。鼎陽 SDS7804A 高分辨率數字示波器采用12-bit高分辨率示波器的量化誤差比普通的8-bit示波器小16倍，能助力工程師更完整清晰地觀測到波形的細節，并進行更精準的波形測量。

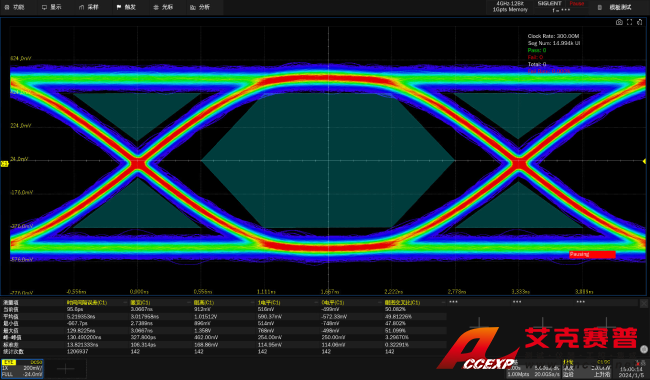

4. 眼圖和抖動分析，助力信號完整性分析
眼圖分析作為高速系統信號完整性分析的核心，可以反映信號鏈路上傳輸的數字信號的整體特征，從中觀察碼間串擾和噪聲的影響，進而評估系統的優劣程度。鼎陽 SDS7804A 高分辨率數字示波器支持抖動分析可以對信號的多種抖動參數進行測量，并且基于TIE數據對抖動進行分解，對各種抖動分量進行時域和頻域上的解析。8GHz的帶寬使眼圖和抖動分析能滿足更多測試場景，比如LVDS和MIPI信號的測試。

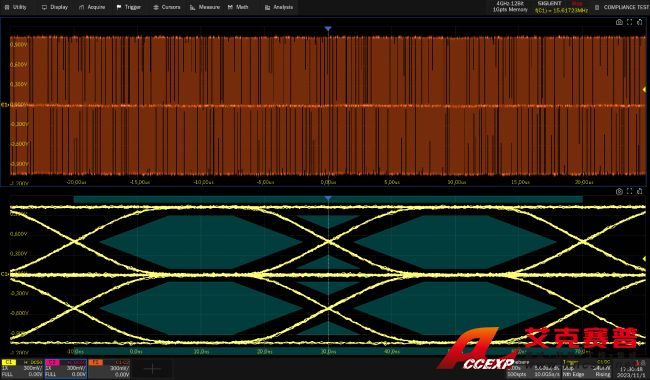

5. 豐富的協議一致性測試
鼎陽 SDS7804A 高分辨率數字示波器目前支持USB 2.0、100 BASE-TX、1000 BASE-T、100 BASE-T1、1000 BASE-T1等多種協議一致性測試。這些一致性測試分析功能可以幫助工程師在大規模生產前進行電氣性能和功能測試，從而保證產品的質量和可靠性。鼎陽科技推出的一致性分析方案可以執行單項或多項測試、向用戶展示如何將示波器和被測設備連接、為每個測試項目自動設置示波器、顯示已執行測試的每個項目的詳細信息和通過標準、生成HTML或XML測試報告。

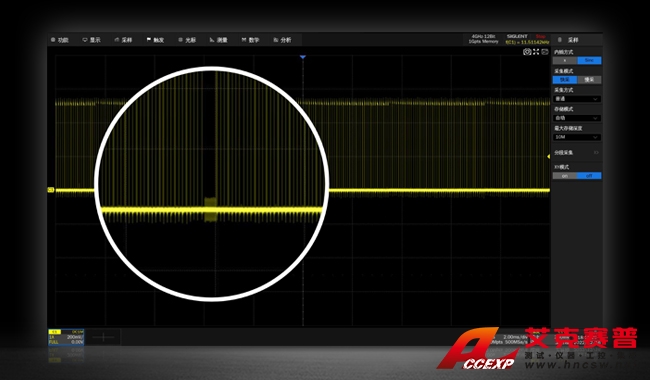

6. 100萬幀/秒高波形捕獲率
鼎陽 SDS7804A 高分辨率數字示波器有超高的波形捕獲率使示波器能快速捕獲到偶發的異常信號，給測試測量帶來充分的“安全感”。
艾克賽普公司是鼎陽湖南授權代理商，如果您有鼎陽 SDS7804A 高分辨率數字示波器需求或任何疑問歡迎聯系，我們將提供免費樣機上門試用和更合適的測試解決方案。
