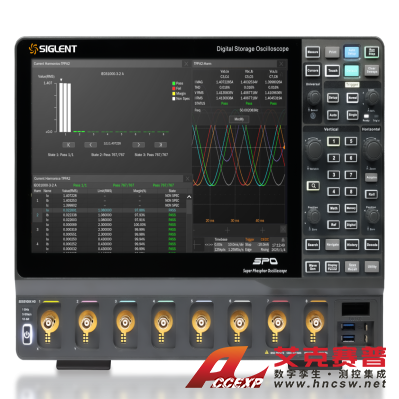

鼎陽SIGLENT SDS5038X HD高分辨率示波器
名稱：示波器
品牌：鼎陽SIGLENT
型號：SDS5038X HD
簡介：鼎陽SIGLENT SDS5038X HD高分辨率示波器主要特性帶寬：1GHz，500MHz，350MHz存儲深度： 最高 2.5Gpts/通道垂直分辨率：12-bit實時采樣率： 最高 5 GSa/s波形捕獲率：最高 65 萬幀/秒高分辨...
申請服務
- 產品介紹

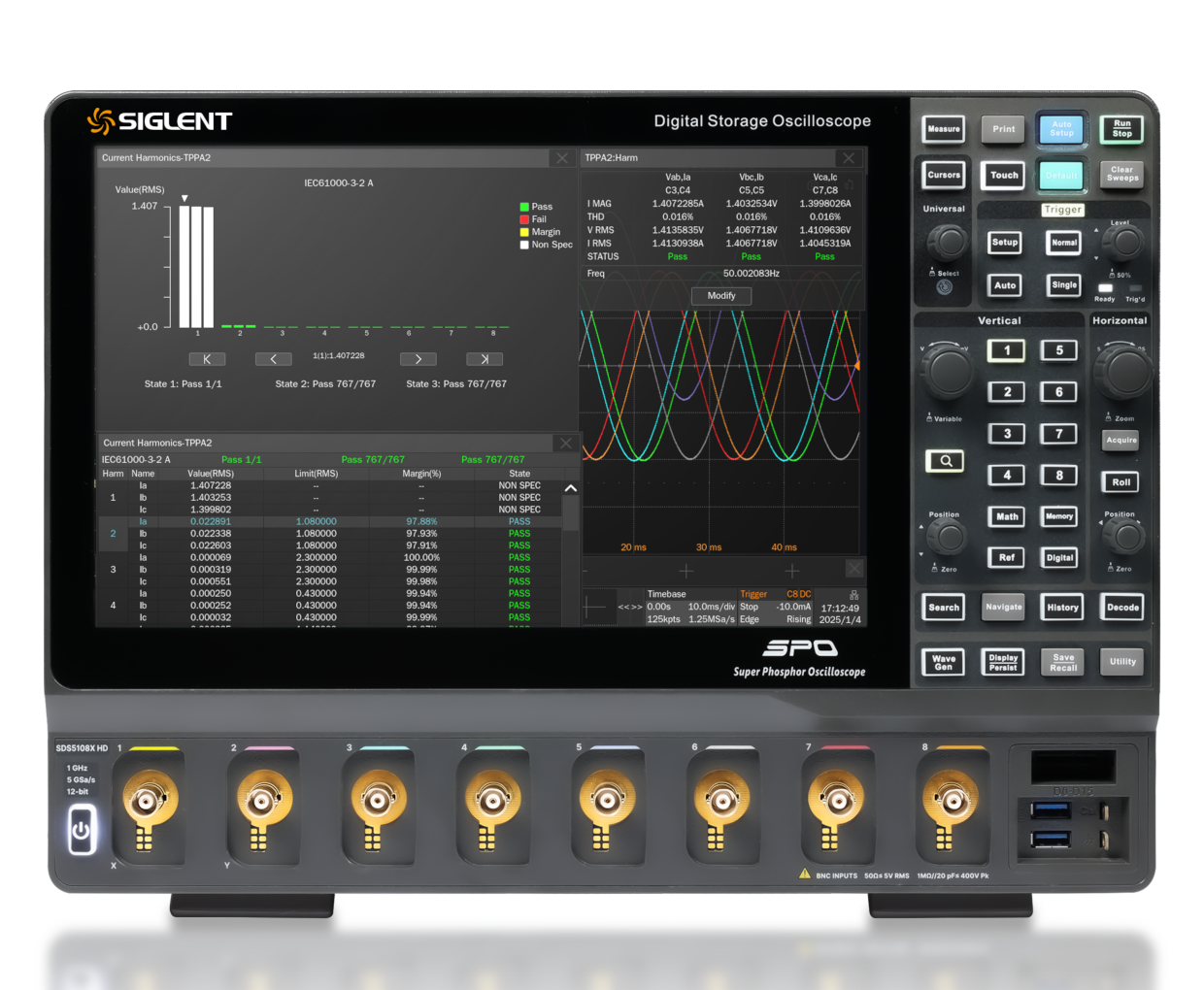

鼎陽SIGLENT SDS5038X HD高分辨率示波器
主要特性
帶寬：1GHz，500MHz，350MHz
存儲深度： 最高 2.5Gpts/通道
垂直分辨率：12-bit
實時采樣率： 最高 5 GSa/s
波形捕獲率：最高 65 萬幀/秒

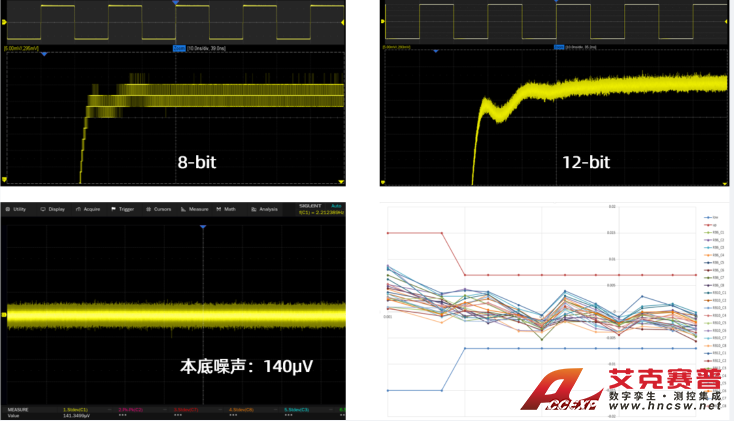

高分辨率，滿足更高精度測試需求
12-bit高分辨率ADC采樣，更好地呈現波形細節；
優秀的本底噪聲，1GHz全帶寬下本底噪聲低至140μV
直流增益精度±0.5%

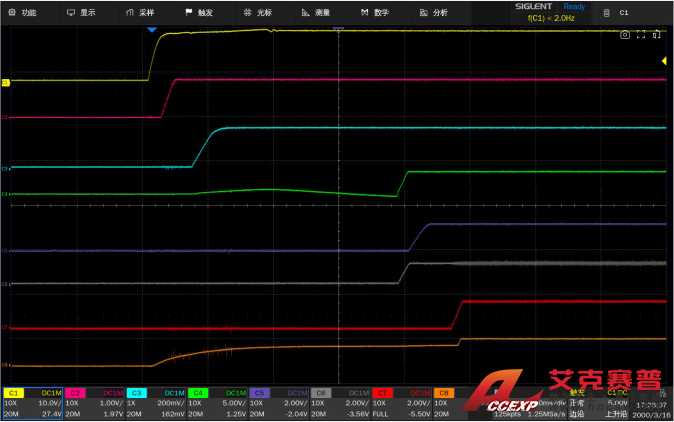

多路信號時序分析，一次完成電源軌測量
現代電子系統中包含不同的芯片、模塊等，不同電路模塊的信號在初始化和工作時可能相互影響，通過上電時序測試，可確保各模塊信號在正確的時間出現，避免信號沖突、干擾，保證系統正常運行。如在通信系統中，收發模塊的上電時序不當，可能造成數據傳輸錯誤。隨著技術的發展，電路的復雜度不斷提高，對上電時序測試也提出了新的挑戰。SDS5038X HD可一次捕獲所有相關信號的上電過程，節省測量時間，提高工作效率，減少因多次測量引入的誤差，對有 8 個以上電源軌的復雜電路，可一次完成測量。

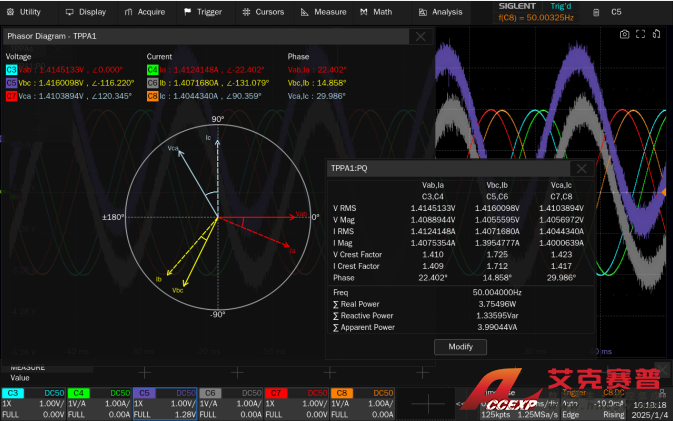

三相電分析
使用八通道示波器進行三相電分析，可以同時連接三相電的各相，對三相電壓、電流信號進行同步測量，能實時準確獲取三相電各相的波形和參數，直接觀察和比較三相電信號的相位關系，確保三相電的相位平衡。借助快速傅里葉變換（FFT）功能，多通道示波器可對三相電壓、電流信號進行諧波分析。選配三相電分析，可以測試三相電機的向量圖，電能質量，進行效率分析等。

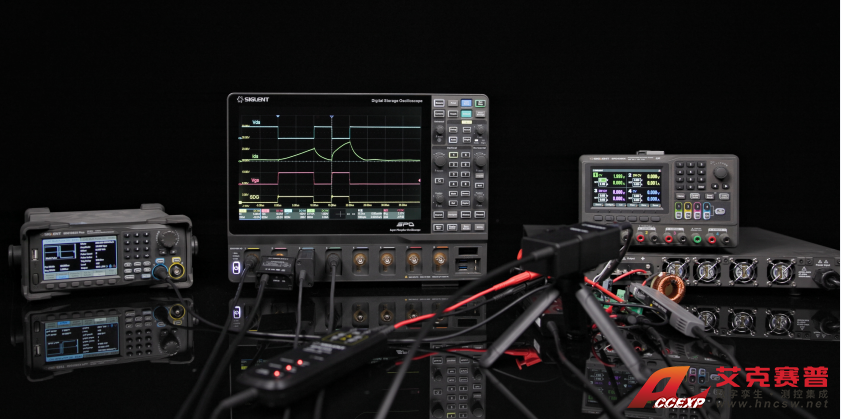

完整的寬禁帶半導體解決方案
鼎陽科技最新八通道示波器和光隔離探頭，補全了寬禁帶半導體測試的最后一塊拼圖。SDS5038X HD的上升時間達到了ps級別，可以捕捉到碳化硅（SiC）、氮化鎵（GaN）的快速變化的波形，分析開關過程中電壓，電流的瞬態變化和開關特性。通過觀察信號的形狀、過沖、振鈴等情況，分析信號的完整性，優化電路設計。
