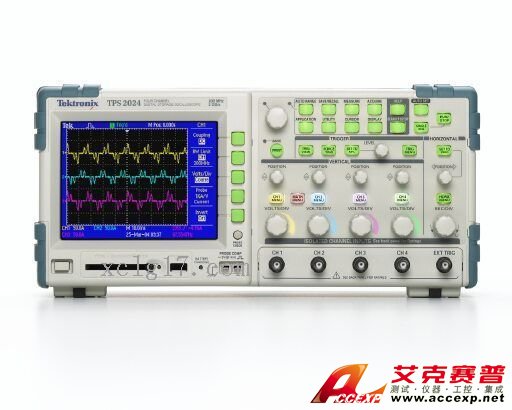

泰克TPS2024數字存儲示波器
名稱：示波器
品牌：
型號：
簡介：泰克TPS2024數字存儲示波器主要特點和優點 100 MHz和200 MHz帶寬 高達2 GS/s的實時采樣率 2條或4條全面隔離和浮動通道，外加隔離外部觸發 在安裝兩塊電池時可以連續工作8小時，電池可以熱插拔，幾乎不受交流電源限制 選配...
申請服務
- 產品介紹
泰克TPS2024數字存儲示波器主要特點和優點
100 MHz和200 MHz帶寬
高達2 GS/s的實時采樣率
2條或4條全面隔離和浮動通道，外加隔離外部觸發
在安裝兩塊電池時可以連續工作8小時，電池可以熱插拔，幾乎不受交流電源限制
選配電源分析應用軟件，以其價位提供了最廣泛的電源測量功能
OpenChoice軟件或集成CompactFlash海量存儲設備，迅速存檔和分析測量結果
所有型號都標配FFT
高級觸發，迅速捕獲關心的事件
傳統模擬式旋鈕和多語言用戶界面，操作簡便
自動設置菜單、自動量程、波形存儲器和設置存儲器、內置上下文相關幫助，設置和操作迅速
帶背燈的菜單按鈕，視覺清楚
11種最關鍵的自動波形測量功能
應用
工用電源設計、調試、安裝和維護
高級電子設計、調試、安裝和維護
汽車設計和測試
教育
技術特性：
特點
TPS2000系列電氣特點
| 特點 | TPS2012 | TPS2014 | TPS2024 |
|---|---|---|---|
| 隔離通道數量 | 2 | 4 | 4 |
| 帶寬*4 (MHz) | 100 | 100 | 200 |
| 每條通道采樣率 (GS/s) | 1.0 | 1.0 | 2.0 |
| 記錄長度 | 2.5 K 點 | ||
| 顯示 (1/4 VGA LCD) | 彩色 | ||
| 電池操作 |
可以裝上兩塊可熱插拔的電池 一塊標配電池可以工作4小時 選配第二塊電池可以把工作時間延長到8小時 可以熱插拔電池進行充電，使用電池連續工作 |
||
| 自動測量 | 11 | ||
| 隔離外部觸發輸入(阻抗隔離) | 是 | ||
| 垂直分辨率 | 8位(正常或平均) | ||
| 垂直靈敏度 | 所有型號上2 mV - 5 V/div，帶校準的精調 | ||
| DC垂直精度 | ±3% | ||
| 垂直縮放 | 垂直擴大或壓縮實時波形或靜止波形 | ||
| 最大輸入電壓 (1 MΩ) | 從BNC信號到BNC外殼 300 VRMS CAT II | ||
| 浮動電壓 | 從BNC外殼到接地 600 VRMS CAT II | ||
| 位置范圍 |
2 mV - 200 mV/div ±2 V >200 mV - 5 V/div ±50 V |
||
| 帶寬限制 | 20 MHz | ||
| 線性動態范圍 | ±5 div | ||
| 時基范圍 | 5 ns - 50 s/div | 5 ns - 50 s/div | 2.5 ns - 50 s/div |
| 時基精度 | 50 ppm | ||
| 輸入阻抗 | 1 MΩ ±2%, 并聯20 pF | ||
| 輸入耦合 | AC, DC, GND | ||
| 水平縮放 | 水平擴大或壓縮實時波形或靜止波形 | ||
| FFT | 標配 | ||
| RS-232, Centronics-并行端口 | 標配 | ||
| PC連接 | 標配 | ||
| 集成 CompactFlash海量存儲器 | 標配 | ||
| 電源測量 | 選配軟件包，提供了瞬時功率波形分析、波形分析、諧波分析、開關損耗、相角、dv/dt和di/dt光標 | ||
