Accexp石油天然氣鉆井采集廠遠程數據傳輸系統
名稱：石油儀器
品牌：
型號：
簡介：石油天然氣鉆井采集廠遠程數據傳輸系統將新建氣田生產基礎數據的采集、錄
申請服務
- 產品介紹
石油天然氣鉆井采集廠遠程數據傳輸系統將新建氣田生產基礎數據的采集、錄取、歸類、存擋、建立數據庫，并在生產調度中心的服務器上安裝生產管理系統軟件（WEB版），在全廠范圍共享系統的資源，實現生產指揮與管理的信息化、現代化。
石油天然氣鉆井采集廠遠程數據傳輸系統分站條件不一，有的能接入因特網，有的根本沒有網絡。各分站已有獨立的自動監控系統，但廠部無法及時掌握各分站情況，結合實際情況，本系統采用GPRS/CDMA無線傳輸方式來把分站數據傳到廠部。一期工程采集4個遠程分站的數據。
1、整體結構

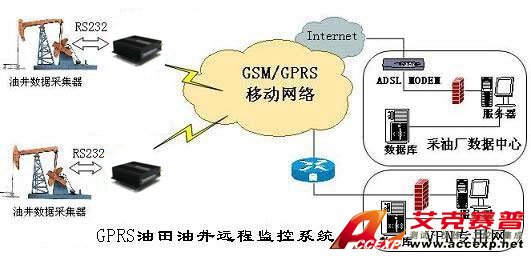

石油天然氣鉆井采集廠遠程數據傳輸系統由遠程集氣站數據采集系統和中心站服務器系統組成，見如下的結構圖：
2、遠程集氣站
石油天然氣鉆井采集廠遠程數據傳輸系統都有一套AB監控系統，下位PLC為SLC500系列PLC，上位監控軟件為RSVIEW32。PLC和RSVIEW32通訊有的是通過Rslink采用OPC方式，有的是直接采用DF1協議。
集氣站機器上還安裝了一套計量軟件，提供DDE接口。
我們?cè)诟骷瘹庹緳C(jī)器上都裝了一套力控5.0通用版軟件。通過OPC方式采集RSVIEW32中的數據，通過DDE方式采集計量軟件中的數據。
每臺機器上通過串口連接了GPRS無線通訊模塊（個別GPRS沒有服務的地方用到了CDMA模塊），無線模塊通過GPRS/CDMA方式把數據傳送到廠部的數據服務中心。
3、廠部中心站
石油天然氣鉆井采集廠遠程數據傳輸系統服務中心安裝了一套三維力控的PCAuto5.0網絡版軟件，負責接收各遠程子站的數據，并實時顯示、查詢歷史報表和報警、通過B/S方式把數據傳到英特網上上。分公司領導通過IE可以瀏覽數據。另外在廠部還配了一臺客戶端，客戶端上看到的數據和畫面與服務器上完全一致，并能保持同步更新。
服務器上的力控軟件提供ODBC數據庫接口，供局域網內的MAPGIS地理信息軟件訪問力控?cái)?shù)據庫中的數據。
4．總結
石油天然氣鉆井采集廠遠程數據傳輸系統將實現預期效果，對后期的維護和擴展都打下了良好基礎。
