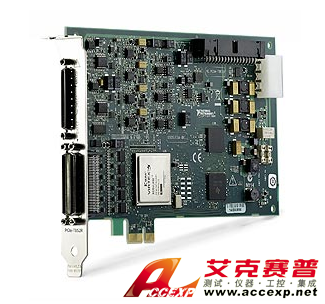

NI PCIe-7851R 數字RIO板卡
名稱：儀器附件及傳感器
品牌：
型號：
簡介：NI PCIe-7851R數字RIO板卡提供的可編程FPGA芯片，適合板載處理和靈活的I/O操作。
- 產品介紹
8路模擬輸入，750 kHz獨立采樣率，16位分辨率，±10 V
8路模擬輸出, 1 MHz獨立更新率, 16位分辨率, ±10 V
96條數字線, 可配置為速率高達40 MHz的輸入、輸出、計時器或自定義邏輯
Virtex-5 LX30 FPGA, 可通過LabVIEW FPGA模塊對其編程
3路直接存儲器訪問 (DMA)通道, 用于高速硬盤數據讀寫
NI PCIe-7851R數字RIO板卡提供的可編程FPGA芯片，適合板載處理和靈活的I/O操作。 用戶可借助NI LabVIEW圖形化程序框圖和NI LabVIEW FPGA模塊，配置各項模擬和數字功能。 該程序框圖在硬件中運行, 有助于直接及時地控制全部I/O信號, 實現各項優越性能, 例如:
-完全控制所有信號及操作的同步和定時
-具有硬件定時速度和可靠性的自定義板載決策
-數字線可單獨配置為輸入、輸出、計數器/定時器、脈沖寬度調制(PWM)、靈活的編碼器輸入或?qū)Ｓ猛ㄐ艆f(xié)議
NI R系列多功能RIO板卡具有每通道專用的模數轉換器(ADC)，可實現獨立的定時和觸發。 它提供典型DAQ硬件所不具備的多種專項功能，如：多速率采樣和單通道觸發。 常用實例包括：自定義離散和模擬控制、傳感器仿真、快速原型、硬件在環(HIL)測試、數字協議仿真，以及其它要求精確定時和控制的應用。
必需的軟件
安裝該產品需要NI LabVIEW FPGA模塊8.6或更高版本，以及NI-RIO 3.1或更高版本的驅動軟件。
Virtex-5 FPGA
新型Virtex-5 FPGA架構，通過NI LabVIEW FPGA中的單周期定時循環獲得優化，令執行更為迅速高效。 這意味著您可優化更多的NI LabVIEW FPGA代碼，以匹配Virtex-5 FPGA，以及在每個時鐘周期內執行更多操作。
推薦附件
NI SHC68-68-RMIO電纜是為R系列設備的多功能I/O連接器（連接器0）特別設計和屏蔽的。 NI SHC68-68-RDIO電纜是為R系列設備的數字I/O連接器（連接器1和2）特別設計和屏蔽的，可通過降低串?dāng)_(crosstalk)，提高信號完整性和去噪性能。
