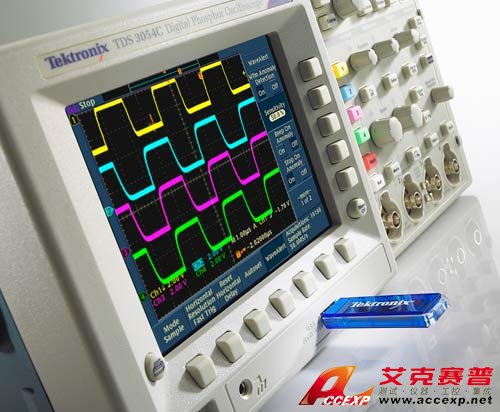

TEK TDS3012C 100MHz示波器
名稱：示波器
品牌：
型號：
簡介：Tektronix TDS3012C 示波器：帶寬100 MHz, 通道數量2 條通道，TEK TDS3012C 100MHz示波器記錄長度所有通道上標配10k 的記錄長度，泰克 TDS3012C采樣率所有通道上高達2.55 GS/s 的采...
申請服務
- 產品介紹
Tektronix TDS3012C 示波器：帶寬100 MHz, 通道數量2 條通道，記錄長度所有通道上標配10k 的記錄長度，采樣率所有通道上高達2.55 GS/s 的采樣率。
| 示波器型號 | TDS3012C | TDS3014C | TDS3032C | TDS3034C | TDS3052C | TDS3054C |
| 帶 寬 | 100 MHz | 100 MHz | 300 MHz | 300 MHz | 500 MHz | 500 MHz |
| 通 道 | 2 | 4 | 2 | 4 | 2 | 4 |
| 每條通道采樣率 | 1.25 GS/s | 1.25 GS/s | 2.5 GS/s | 2.5 GS/s | 5 GS/s | 5 GS/s |
| 垂直分辨率 | 9 位 (所有型號) | |||||
| 垂直靈敏度 (/div) | 1 mV －10 V(所有型號) | |||||
| 最大記錄長度 | 10 K 點 (所有型號) | |||||
| 垂直精確度 | ±2% (所有型號) *1 | |||||
| 最大輸入電壓 ( 1МΩ) |
150 VRMS CAT I(所有型號)(300 V CAT II 和標準 10X 探頭) | |||||
| 位置范圍 | ± 5 div(所有型號) | |||||
| 帶寬BW 限制器 | 20 MHz | 20 MHz | 20,150 MHz | 20,150 MHz | 20,150 MHz | 20,150 MHz |
| 輸入耦合 | AC, DC, GND (所有型號) | |||||
| 輸入阻抗選擇 | 1 MW 與 13 pF 或 50 W 并聯 | |||||
| 時基范圍 (/div) | 4 ns-10 s/div | 4 ns-10 s/div | 2 ns-10 s/div | 2 ns-10 s/div | 1ns-10 s/div | 1ns-10 s/div |
| 時基精確度 | 在任意1 ms 時間間隔上± 20 ppm | |||||
| 顯 示 器 | 彩色 LCD | |||||
| 輸入/ 輸出接口 | ||||||
| 以太網端口 | RJ-45 連接器, 支持10Base-T LAN | |||||
| USB 端口 | 前面板USB 2.0 主機端口，支持USB 閃存 | |||||
| GPIB 端口 | 全面的發話/ 接聽模式、設置和測量(TDS3GV 通信模塊選配) | |||||
| RS-232-C 端口 | DB-9 公頭連接器，全面的發話/ 接聽模式；控制所有模式、設置和測量 | |||||
| 波特率最高38,400(TDS3GV 通信模塊選配) | ||||||
| VGA 視頻端口 | DB-15 母頭連接器，監視器輸出，在配有VGA 的大型監視器上直接顯示信息(TDS3GV 通信模塊選配) | |||||
| 外部觸發輸入 | BNC 連接器，輸入阻抗> 1 MΩ，并聯電流17 pF；最大輸入電壓150 VRMS | |||||
Tektronix TDS3012C示波器航簡便：操作簡單熟悉，您可以用更少的時間學習使用儀器，把更多的時間投入到手邊的任務上。
Tektronix TDS3012C示波器USB 主機端口：使用USB簡便地存儲和傳送測量信息。
PC連接能力：使用OpenChoice®和NILabVIEW SignalExpressTM泰克版軟件，在PC上存檔和分析數據。
Tektronix TDS3012C示波器更深入地洞察復雜信號：軌跡強度表明信號活動歷史。
■在所有通道上提供了高達5 GS/s的采樣率，準確地表示信號
■2通道或4通道
■所有通道上標配10k的記錄長度
